Механизм технологической колеи СЗН 00.690

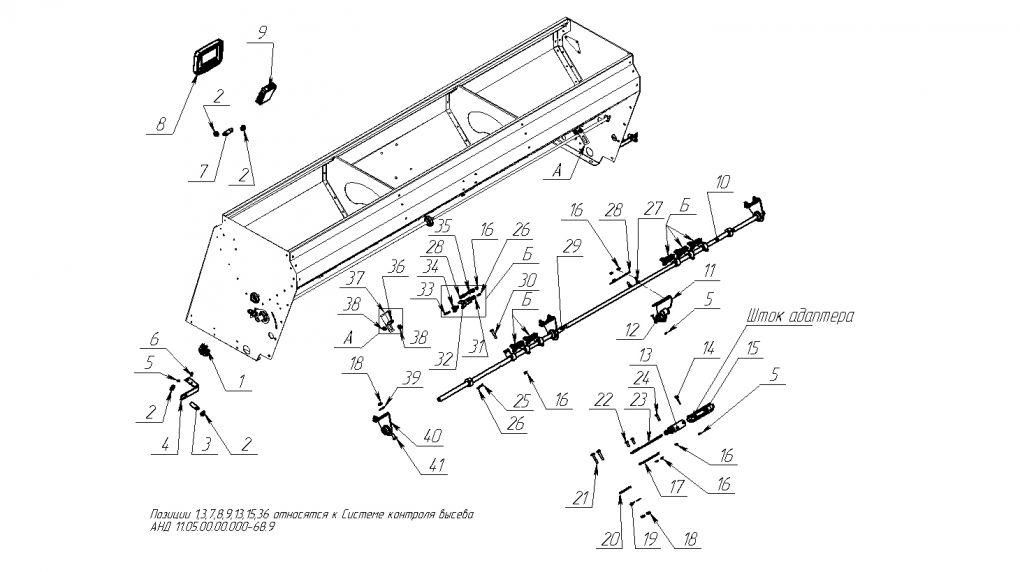

Механизм технологической колеи СЗН 00.690

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
Сборочные единицы и детали:
1 | Шунт железный
2 | Гайка М18х1-6H.04.019 DIN 936 (ДСТУ ГОСТ 5916:2008)
3 | Датчик уровня АНД 11.18.00.00.000-14
4 | Держатель СЗН 00.4034-01
5 | Гайка М6-6H.8.019 DIN 980 (ДСТУ ГОСТ 7042:2009)
6 | Болт М6-6gх16.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
7 | Датчик уровня АНД 11.19.00.00.000-07
8 | Панель оператора АНД 15.12.01.00.000-02.01.03
9 | Силовой блок управления актуатором АНД 17.01.00.00.000
10 | Шток СЗН 00.689
11 | Кронштейн СЗН 00.1150
12 | Болт М6-6gх40.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
13 | Амартизатор СЗН 00.1130
14 | Болт М6-6gх45.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
15 | Адаптер в сборе
16 | Гайка М8-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
17 | Направитель СЗН 00.4039
18 | Гайка М10-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
19 | Шайба С.10.01.10.019 ГОСТ 11371-78
20 | Накладеа СЗН 00.4041
21 | Болт М10-6gх50.88.019 ДСТУ ГОСТ 7798:2008
22 | Болт М8-6gх25.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
23 | Ползун СЗН 00.4038
24 | Болт М8-6gх30.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
25 | Болт М5х30.58.019 DIN 931 (ДСТУ ГОСТ 7805:2008)
26 | Гайка М5-6Н.8.019 DIN 980 ( ДСТУ ISO 7042:2009)
27 | Болт М8-6gх20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
28 | Пластина СЗН 00.4046
29 | Шток СЗН 00.688
30 | Болт М8-6gx45.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
31 | Шайба C 5.01.10.019 ГОСТ 6958-78
32 | Рычаг СЗН 00.4042
33 | Болт М5-6gх20.88.019.DIN 933 (ДСТУ ГОСТ 7805:2008)
34 | Стопор СЗН 00.024
35 | Шайба С.8.01.10.019 ГОСТ 11371-78
36 | Датчик индуктивный АНД 11.20.00.00.000-05
37 | Кронштейн СЗН 00.4047
38 | Гайка М12х1-6H.04.019 DIN 936 (ДСТУ ГОСТ 5916:2008)
39 | Шайба C 10.01.10.019 ГОСТ 6958-78
40 | Держатель СЗН 00.980
41 | Болт М10-6gх25.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
