Прицепное устройство сеялки СЗ-5,4

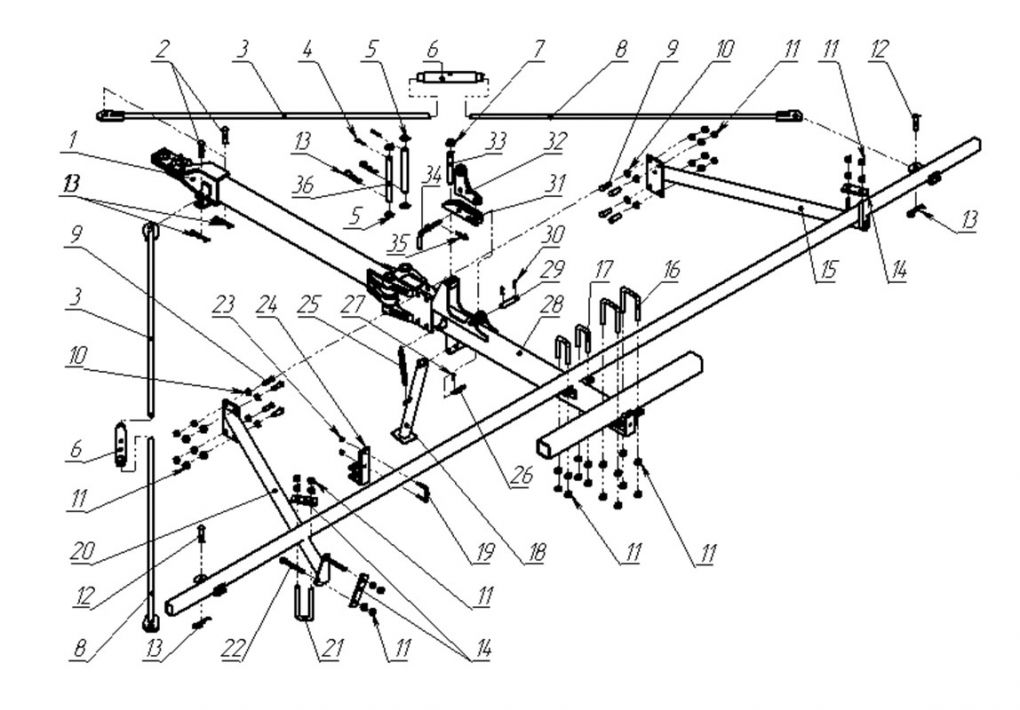

Прицепное устройство сеялки СЗ-5,4

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Сборочные единицы и детали:
1 | Сница ОЗШ 00.1040
2 | Штырь ОЗШ 00.632А-01
3 | Тяга ОЗШ 01.560
4 | Шплинт 5х40.019 ГОСТ 397-79
5 | Шайба С.20.01.10.019 ГОСТ 11371-78
6 | Гайка стяжная ОЗШ 01.780
7 | Гайка М27 ГОСТ 2526
8 | Тяга ОЗШ 01.560-01
9 | Болт М16-6gх50.109.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
10 | Шайба С.16.01.10.019 ГОСТ 11371-78
11 | Гайка М16-6H.6.019 DIN 934 (ДСТУ ГОСТ 5915:2008)
12 | Ось ОЗШ 00.632А
13 | Шплинт игольчатый 5 оцинкованный DIN 11024
14 | Планка С21.505
15 | Сница ОЗШ 00.1020
16 | Скоба 2М16х98х125/35.56.Ц9хр ОСТ 23.2.10-81
17 | Скоба 2М16х64х105/35.56.Ц9хр ОСТ 23.2.10-81
18 | Подставка СЗГ 00.630А
19 | Скоба 2М10х73х60/25.5.56 Ц9хр ОСТ 23.2.10-81
20 | Сница ОЗШ 00.1030
21 | Скоба 2М16х68х165/40.56.Ц9хр ОСТ 23.2.10-81
22 | Болт М16-6gх130.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
23 | Гайка М10-6H.8.019 DIN 980 (ДСТУ ГОСТ 7042:2009)
24 | Фиксатор ОЗШ 00.970
25 | Пружина 552.7.008
26 | Штырь С 4.603-04
27 | Шплинт 4х22.019 ГОСТ 397-79
28 | Сница 00.1050
29 | Штырь ОЗШ 00.654
30 | Шплинт 5х28.019 ГОСТ 397-79
31 | Рычаг ОЗШ 00.920
32 | Кронштейн ОЗШ 00.910
33 | Винт СЗГ 00.619
34 | Штырь СЗГ 00.470
35 | Шплинт игольчатый 4
36 | Штырь ОЗШ 00.655
