Прицепное устройство с-ки ASTRA-4

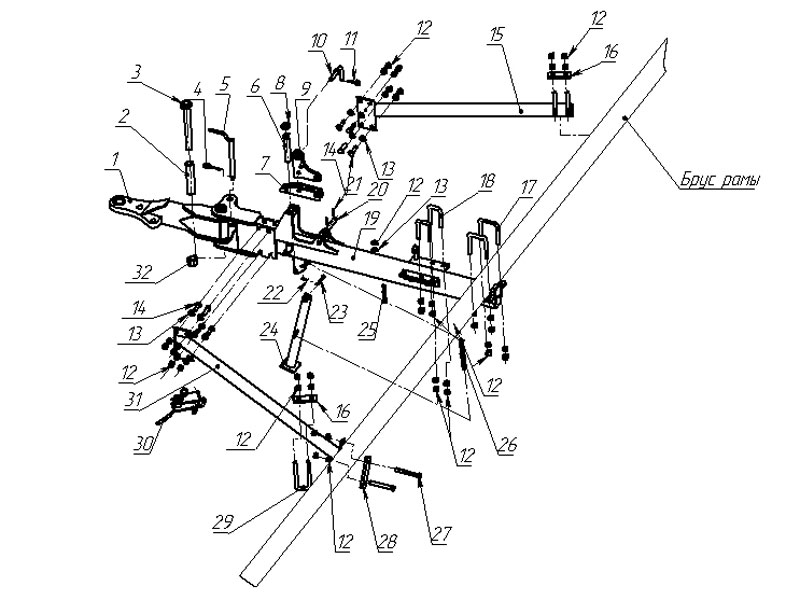

Прицепное устройство с-ки ASTRA-4

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Сборочные единицы и детали:
1 | Сница ОЗШ 04.610
2 | Втулка ОЗШ 02.835
3 | Болт ОЗШ 02.490
4 | Шплинт игольчатый 5 оцинкованный DIN 11024
5 | Фиксатор ОЗШ 02.480
6 | Винт СЗГ 00.619
7 | Рычаг ОЗШ 00.920
8 | Гайка М27 ГОСТ 2526
9 | Кронштейн ОЗШ 00.910
10 | Штырь СЗГ 00.470
11 | Шплинт игольчатый 4 оцинкованный DIN 11024
12 | Гайка М16-6H.6.019 DIN 934 (ДСТУ ГОСТ 5915:2008)
13 | Шайба С.16.01.10.019 ГОСТ 11371-78
14 | Болт М16-6gх50.109.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
15 | Сница ОЗШ 00.1020
16 | Планка С21.505
17 | Скоба 2М16х98х125/35.56.Ц9хр ОСТ 23.2.10-81
18 | Скоба 2М16х64х105/35.56.Ц9хр ОСТ 23.2.10-81
19 | Сница ОЗШ 02.440
20 | Ось ОЗШ 00.654
21 | Шплинт 5х28.019 ГОСТ 397-79
22 | Шплинт 4х22.019 ГОСТ 397-79
23 | Штырь С 4.603-04
24 | Подставка СЗГ 00.630А
25 | Болт М16-6gх90.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
26 | Пружина 552.7.008
27 | Болт М 16-6gх130.88.019 ГОСТ 7798
28 | Планка С 21.505-03
29 | Скоба 2М16х68х165/40.56.Ц9хр ОСТ 23.2.10-81
30 | Фиксатор ОЗШ 04.600
31 | Сница ОЗШ 00.1030
32 | Гайка М30.88.DIN 980
