Устройство транспортное сеялки ALFA-4

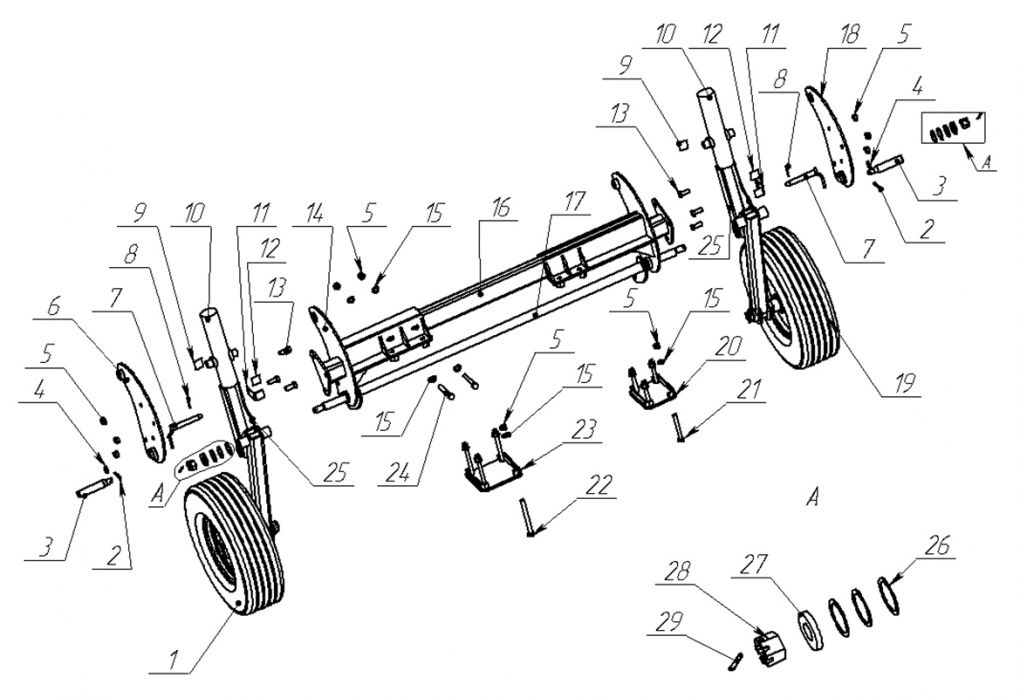

Устройство транспортное сеялки ALFA-4

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Сборочные единицы и детали:
1 | Колесо транспортное ОЗШ 01.1170
2 | Шплинт 8х63.019 ГОСТ 397-79
3 | Ось ОЗШ 01.605
4 | Шайба С.24.01.10.019 ГОСТ 113171-78
5 | Гайка М20-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
6 | Боковина СЗМ 00.960-01
7 | Ручка СУС 00.1020
8 | Шплинт игольчатый 4 оцинкованный DIN 11024
9 | Световозвращатель красный БДФ 04.003
10 | Гидроцилиндр МС 80/50х280-4.31 ТУ У 29.3.35432630-002
11 | Кронштейн ОЗШ 01.4014
12 | Световозвращатель белый БДФ 04.002
13 | Болт М12-6gх50.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
14 | Кронштейн СЗМ 00.410
15 | Шайба С.20.01.10.019 ГОСТ 11371-78
16 | Траверса СЗМ 01.240
17 | Ось СЗМ 00.420
18 | Боковина СЗМ 00.960
19 | Колесо транспортное ОЗШ 01.1170-01
20 | Фланец СЗМ 00.390-01
21 | Болт М20-6gх160.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
22 | Болт М20-6gх220.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
23 | Фланец СЗМ 00.390
24 | Болт М20-6gх130.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
25 | Упор ОЗШ 01.290
26 | Шайба ОЗШ 01.441
27 | Шайба ОЗШ 01.438
28 | Гaйкa M30x2-6H.6.019 DIN935 (ДСТУ ГОСТ 5918:2008)
29 | Шплинт 6,3х80.019 ГОСТ 397-79
