Гидротрасса сеялки ALFA-4

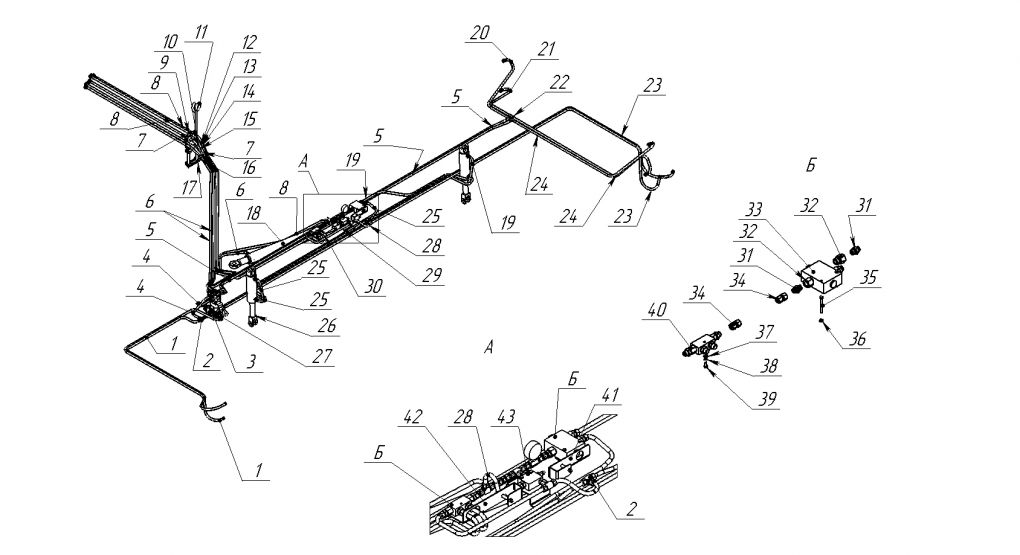

Гидротрасса сеялки ALFA-4

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
Сборочные единицы и детали:
1 | DN 06.2SN-S19 DKO.L 90/S19 DKO.L 0-0-2300 ТУ У 25.1-20635597-002:2007
2 | Тройник T12SA3CX
3 | Гидрораспределитель СУС 00.10030
4 | РВД DN 06.2SN-S24 DKO.S 0/S19 DKO.L 0-0-300
5 | DN 06.2SN-S19 DKO.L 0/S24 DKO.S 90-0-3000 ТУ У 25.1-20635597-002:2007
6 | DN 06.2SN-S24 DKO.S 0/S24 DKM 0-0-5000 ТУ У 25.1-20635597-002:2007
7 | DN 06.2SN-S19 DKO.L 90/S24 DKM 0-0-6000 ТУ У 25.1-20635597-002:2007
8 | DN 06.2SN-S19 DKO.L 90/S24 DKM 0-0-7000 ТУ У 25.1-20635597-002:2007
9 | Держатель СЗМ 00.490
10 | Болт М12-6gx220.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
11 | Поддержка 73.00.672
12 | Болт М12-6gх40.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
13 | Шайба С.12.01.10.019 ГОСТ 11371-78
14 | Планка ОЗШ 02.413
15 | Гайка М12-6H.8.019 DIN 934 (ДСТУ ГОСТ 5915:2008)
16 | Кронштейн СЗМ 00.475
17 | Гайка М12-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
18 | Гидроцилиндр МС 80/50х900-4.11 (1265) ТУ У 29.3.35432630-002:2010
19 | DN 06.2SN-S19 DKO.L 90/S24 DKO.S 0-0-1100 ТУ У 25.1-20635597-002:2007
20 | РВД DN 06.2SN-S19 DKO.L 90/S19 DKO.L 0-0-1100
21 | РВД DN 06.2SN-S19 DKO.L 90/S19 DKO.L 0-0-900
22 | Фитинг металлический Т10LA3CX
23 | DN 06.2SN-S19 DKO.L 90/S19 DKO.L 0-0-5500 ТУ У 25.1-20635597-002:2007
24 | РВД DN 06.2SN-S19 DKO.L 90/S19 DKO.L 0-0-2100
25 | РВД DN 06.2SN-S19 DKO.L 90/S24 DKO.S 0-0-2100 ТУ У 25.1-20635597-002:2007
26 | Гидроцилиндр МС 80/40х200-4.44 (515) ТУ У 29.3.35432630-002:2010
27 | Кран двухпозиционный
28 | РВД DN 06.2SN-S24 DKO.S 0/S24 DKO.S 0-0-300 ТУ У 25.1-20635597-002:2007
29 | РВД DN 06.2SN-S24 DKO.S 0/S24 DKO.S 90-0-700 ТУ У 25.1-20635597-002:2007
30 | РВД DN 06.2SN-S24 DKO.S 0/S24 DKM 0-0-6000
31 | Штуцер GE12SR12EDOMDCF
32 | Переходник R13 4EDX12CF
33 | Делитель-сумматор потока FSC12430N90
34 | Соединение штуцер-штуцер GZ12SEDA3C
35 | Болт М8-6gх70.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
36 | Гайка М8-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
37 | Шайба С.8.01.10.019 ГОСТ 11371-78
38 | Шайба 8 65Г 019 ГОСТ 6402-70
39 | Болт М8-6gx16.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
40 | Клапан VBPDE12S
41 | Кронштейн СЗМ 00.4045
42 | Кронштейн СЗМ 00.4074
43 | Клапан в сборе СЗМ 01.300
