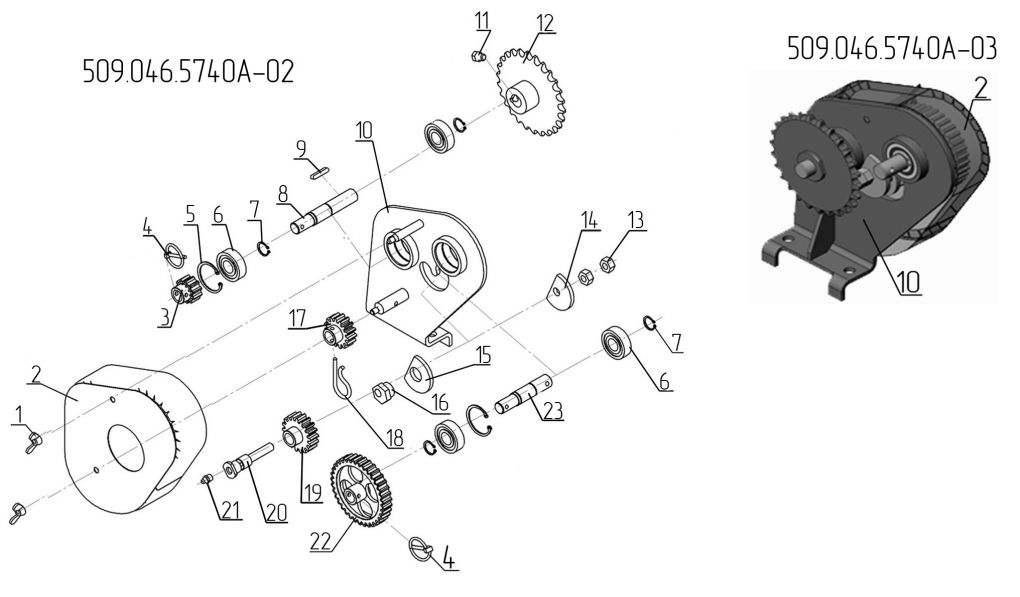

Редуктор 509.046.5740А-02 (правый), 509.046.5740А-03 (левый)

Редуктор 509.046.5740А-02 (правый), 509.046.5740А-03 (левый)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Сборочные единицы и детали:
1 | Гайка М8-6H.6.019 DIN 315 (ДСТУ ГОСТ 3032:2008)
2 | Щиток 509.046.5770
3 | Колесо зубчатое 509.046.6464
4 | Штифт с чекой 4,5х32.019 DIN11023
5 | Кольцо 47х1,75 DIN 472 (ДСТУ ГОСТ 13943:2008)
6 | Подшипник 180204 ГОСТ 8882-75
7 | Кольцо 20х1,2 DIN 471 (ДСТУ ГОСТ 13942:2008)
8 | Вал 509.046.6394
9 | Шпонка 6х6х32 ГОСТ 23360-78
10 | Корпус 509.046.5760
11 | Винт С 17.601-11
12 | Звездочка ЗТЗУ 00.120-04
13 | Гайка М12-6Н.8.019 DIN 934 (ДСТУ ГОСТ 5915:2008)
14 | Шайба 509.046.4609-01
15 | Шайба 509.046.4609
16 | Эксцентрик 509.046.6468
17 | Колесо зубчатое 509.046.6466
18 | Шплинт пружинный 509.046.6053
19 | Колесо зубчатое 509.046.6466-01
20 | Ось 509.046.6467
21 | Масленка 1.2.Ц6хр с желтым колпачком ГОСТ 19853-74
22 | Колесо зубчатое 509.046.6465
23 | Вал 509.046.6395
24 | Корпус 509.046.5760-01
25 | Щиток 509.046.5770-01
