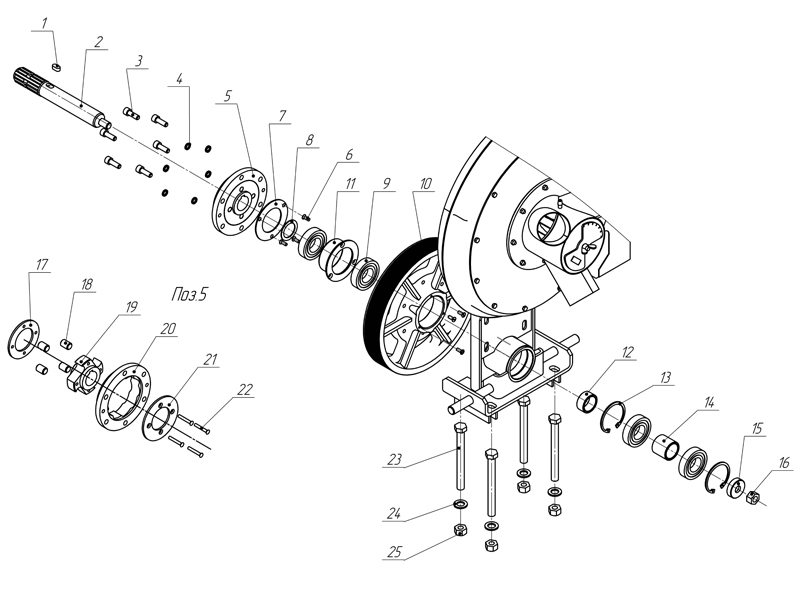

Вентилятор 509.046.7710-01. Нижний вал

Вентилятор 509.046.7710-01. Нижний вал

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Сборочные единицы и детали:
1 | Шпонка 10х8х20 ГОСТ 23360-78
2 | Вал 509.046.6471
3 | Винт М10-6gх30.88.019 DIN 912 ДСТУ ISO 4762:2006
4 | Шайба 10 65Г 019 ГОСТ 6402-70
5 | Муфта 509.046.1560
6 | Винт В.М6-6gх16.58.019 DIN 7985 ДСТУ ГОСТ 17473_2008
7 | Шайба 509.046.4032
8 | Шайба С 80.407-06
9 | Подшипник 180207 ГОСТ 8882-75
10 | Шкив 509.046.3540
11 | Втулка 509.046.6137
12 | Втулка 509.046.8092-02
13 | Кольцо 72х2,5 DIN 472 (ДСТУ ГОСТ 13943:2008)
14 | Втулка 509.046.8092
15 | Кольцо 509.046.6422-01
16 | Гайка М16-LH-6H.04.019 ДСТУ ГОСТ 5916:2008
17 | Шайба задняя Н 021.09.013
18 | Ролик Н 021.09.002
19 | Ступица 509.046.694
20 | Обойма 509.046.693
21 | Шайба 509.046.4031
22 | Заклепка 6х40.01.10 ГОСТ 10300-80
23 | Болт М16-6gх160.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
24 | Шайба С.16.01.10.019 ГОСТ 11371-78
25 | Гайка М16-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
