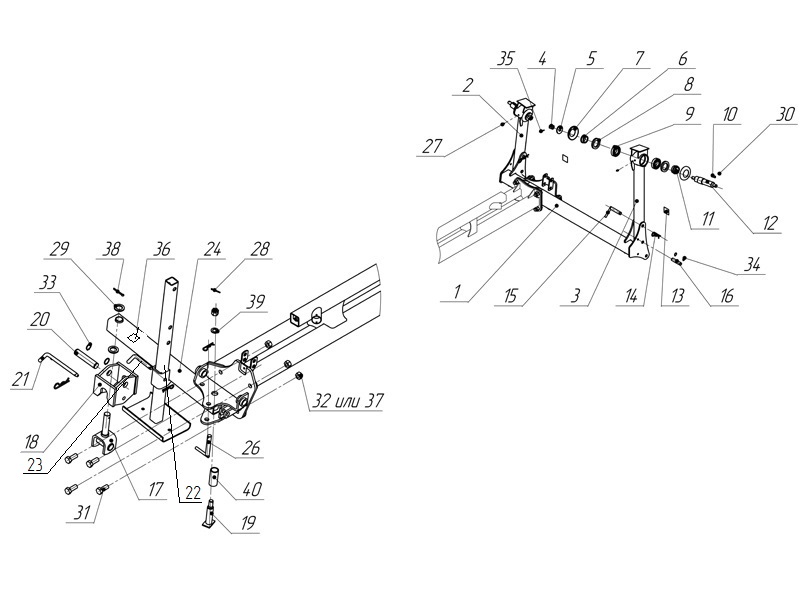

Устройство транспортное 509.046.8700 (509.046.8700-01)

Устройство транспортное 509.046.8700 (509.046.8700-01)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Сборочные единицы и детали:
1 | Брус 509.046.8540
2 | Стойка 509.046.8720
3 | Стойка 509.046.8730
4 | Гайка М20-6Н.6.019 DIN 935 (ДСТУ ГОСТ 5918:2008)
5 | Шайба 509.046.4075
6 | Втулка 509.046.6004
7 | Колпачок Н 130.02.408
8 | Манжета 1.2-55х80-3/1 ГОСТ 8752-79
9 | Подшипник 208 ДСТУ ГОСТ 8338:2008
10 | Шпонка 509.046.6539
11 | Втулка 509.046.6412
12 | Вал 509.046.6553
13 | Лента светоотражающая красная TWY118
14 | Шплинт пружинный С 54.602-02
15 | Ось 509.046.6561
16 | Серьга 509.046.2420
17 | Короб 509.046.2410
18 | Ось 509.046.6562-01
19 | Ось 509.046.6562
20 | Штырь ССГ 00.682
21 | Опора 509.046.8750
22 | Штырь СМЕ 20.602-01
23 | Тяга 509.046.8740
24 | Фланец 509.046.8710
25 | Штырь 509.046.5630
26 | Масленка 1.2.Ц6хр с желтым колпачком ГОСТ 19853-74
27 | Шплинт пружинный С 54.602-01
28 | Шайба 509.046.4162
29 | Винт В.М4-6gх10.58.019 DIN 7985 (ДСТУ ГОСТ 17473:2008)
30 | Болт М20-6gх50.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
31 | Гайка М20-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
32 | Кольцо 30х1,5 DIN 471 (ДСТУ ГОСТ 13942:2008)
33 | Кольцо 20х1,2 DIN 471 (ДСТУ ГОСТ 13942:2008)
34 | Шплинт 4х40.019 ГОСТ 397-79
35 | Лента светоотражающая белая TWY 115
36 | Шплинт 6,3х56.019 ГОСТ 397-79
37 | Шайба С.20.01.10.019 ГОСТ 11371-78
