Механизм передач 509.046.10790(правый)

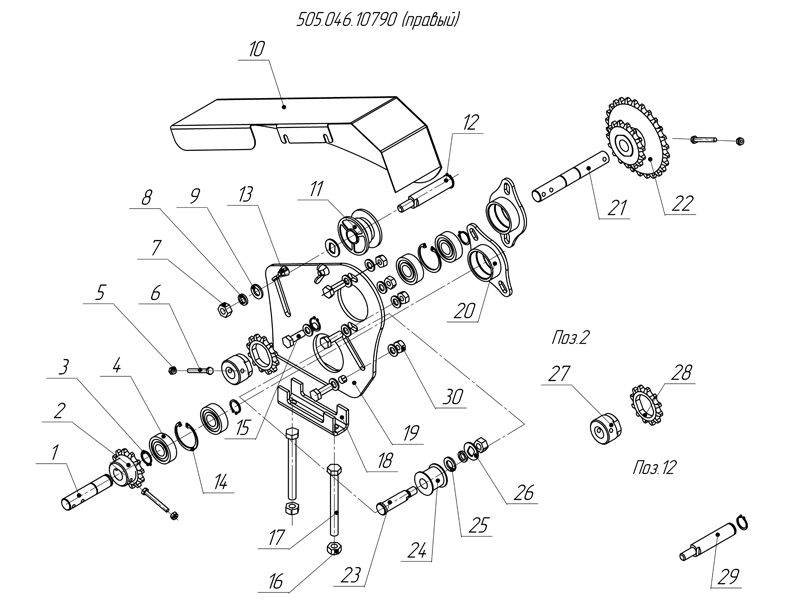

Механизм передач 509.046.10790(правый)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Сборочные единицы и детали:
1 | Вал 509.046.6692
2 | Звездочка 509.046.10850
3 | Кольцо 20х1,2 DIN 471 (ДСТУ ГОСТ 13942:2008)
4 | Подшипник 6204 FKL.2S
5 | Гайка М6-6Н.8.019 DIN 985 (ISO 10511)
6 | Болт М6-6gх50.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
7 | Гайка М12-6H.8.019 DIN 934 (ДСТУ ГОСТ 5915:2008)
8 | Шайба 12 65Г 019 ГОСТ 6402-70
9 | Шайба С.10.01.10.019 ГОСТ 11371-78
10 | Щиток 509.046.10820
11 | Ролик СУПА 00.016-01
12 | Ось КРН 46.2480-01
13 | Гайка М8-6H.6.019 DIN 315 (ДСТУ ГОСТ 3032:2008)
14 | Кольцо 42х1,75 DIN 472 (ДСТУ ГОСТ 13943:2008)
15 | Болт М10-6gх30.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
16 | Гайка М12-6H.8.019 DIN 985 (ISO 10511)
17 | Болт М12-6gх120.88.019 DIN 931_ДСТУ ГОСТ 7798_2008
18 | Кронштейн 509.046.4496
19 | Кронштейн 509.046.10830
20 | Фланец 509.046.10920
21 | Вал 509.046.6691
22 | Блок 509.046.10840
23 | Ось СУС 00.6019
24 | Ролик СКПА 00.028
25 | Шайба С.12.01.10.019 ГОСТ 11371-78
26 | Шайба СГЖ 433-03
27 | Втулка 509.046.6694
28 | Звездочка СУПА 00.4024
29 | Ось СУПА 00.668А-01
30 | Гайка М10-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
