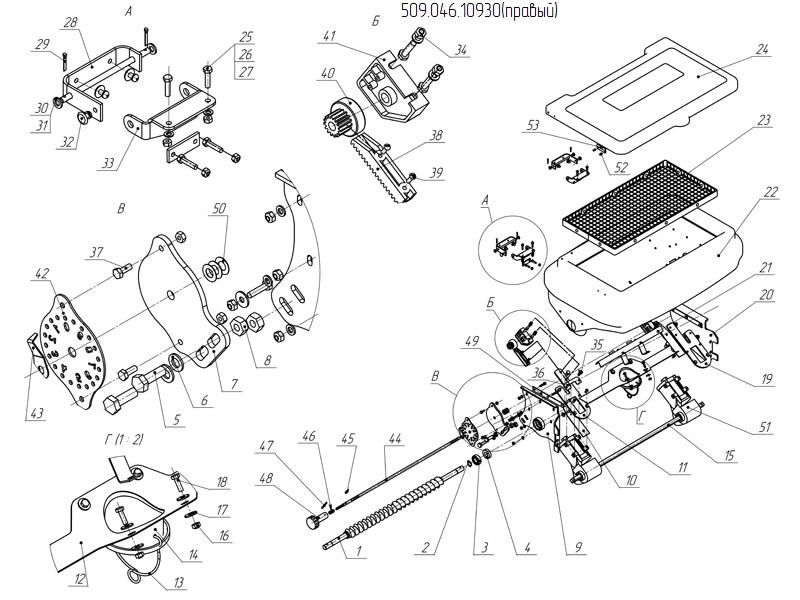

Аппарат туковысевающий 509.046.10930(правый)

Аппарат туковысевающий 509.046.10930(правый)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
Сборочные единицы и детали: Шнек 509.046.7850 / Кольцо 20х1,2 DIN 471 (ДСТУ ГОСТ 13942:2008) / Подшипник FKL 6004.2S / Манжета 1.1-20х40-3/1 ГОСТ 8752-70 / Болт М10-6gх30.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Шайба С.10.01.10.019 ГОСТ 11371-78 / Кронштейн 509.046.40066 / Гайка М10-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009) / Корпус 509.046.10940-01 / Заслонка 509.046.40058 / Проставка 509.046.40074 / Дно 509.046.4706 / Скоба СТЯ 01.607 / Пробка 509.046.0031 / Вал 509.046.6695-01 / Гайка М6-6H.8.019 DIN 980 (ДСТУ ГОСТ 7042:2009) / Шайба C 6.01.10.019 ГОСТ 6958-78 / Болт М6-6gх20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Проставка 509.046.40074-01 / Корпус 509.046.4980А / Скоба 509.046.7860 / Корпус 509.046.0172 / Сито СУС 00.9720 / Крышка СУС 00.036 / Болт М5-6gх20.88.019.DIN 933 (ДСТУ ГОСТ 7805:2008) / Шайба С.5.01.10.019 ГОСТ 11371-78 / Гайка М5-6Н.8.019 DIN 980 ( ДСТУ ISO 7042:2009) / Кронштейн СУС 00.4161 / Шплинт 2,5х16.019 ГОСТ 397-79 / Ось 509.046.6488-10 / Шайба С.6.01.10.019 ГОСТ 11371-78 / Заклепка 4,8х12-А2/А2 ISO 15983 / Шарнир СУС 00.4143 / Болт М6-6gх25.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Болт М8-6gх20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Накладка 509.046.40059 / Болт М6-6gх16.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Зубчатая планка PNM / Винт В.М4-6gх10.58.019 DIN 7985 (ДСТУ ГОСТ 17473:2008) / Шестерня 007.012.001.001 / Кронштейн крепления PNM / Шкала 509.046.40049 / Фиксатор 509.046.40053 / Вал 509.046.6702 / Шплинт 4х20.019 ГОСТ 397-79 / Пружина 509.046.6701 / Шплинт 4х40.019 ГОСТ 397-79 / Ручка настройки PNM / Планка 509.046.4433 / Шайба 509.046.40057 / Высевающий аппарат PNM / Заклепка EN ISO 15983 3,2х12-А2/А2 / Зацеп СУС 00.4368
Сборочные единицы и детали:
1 | Шнек 509.046.7850
2 | Кольцо 20х1,2 DIN 471 (ДСТУ ГОСТ 13942:2008)
3 | Подшипник FKL 6004.2S
4 | Манжета 1.1-20х40-3/1 ГОСТ 8752-70
5 | Болт М10-6gх30.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
6 | Шайба С.10.01.10.019 ГОСТ 11371-78
7 | Кронштейн 509.046.40066
8 | Гайка М10-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
9 | Корпус 509.046.10940-01
10 | Заслонка 509.046.40058
11 | Проставка 509.046.40074
12 | Дно 509.046.4706
13 | Скоба СТЯ 01.607
14 | Пробка 509.046.0031
15 | Вал 509.046.6695-01
16 | Гайка М6-6H.8.019 DIN 980 (ДСТУ ГОСТ 7042:2009)
17 | Шайба C 6.01.10.019 ГОСТ 6958-78
18 | Болт М6-6gх20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
19 | Проставка 509.046.40074-01
20 | Корпус 509.046.4980А
21 | Скоба 509.046.7860
22 | Корпус 509.046.0172
23 | Сито СУС 00.9720
24 | Крышка СУС 00.036
25 | Болт М5-6gх20.88.019.DIN 933 (ДСТУ ГОСТ 7805:2008)
26 | Шайба С.5.01.10.019 ГОСТ 11371-78
27 | Гайка М5-6Н.8.019 DIN 980 ( ДСТУ ISO 7042:2009)
28 | Кронштейн СУС 00.4161
29 | Шплинт 2,5х16.019 ГОСТ 397-79
30 | Ось 509.046.6488-10
31 | Шайба С.6.01.10.019 ГОСТ 11371-78
32 | Заклепка 4,8х12-А2/А2 ISO 15983
33 | Шарнир СУС 00.4143
34 | Болт М6-6gх25.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
35 | Болт М8-6gх20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
36 | Накладка 509.046.40059
37 | Болт М6-6gх16.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
38 | Зубчатая планка PNM
39 | Винт В.М4-6gх10.58.019 DIN 7985 (ДСТУ ГОСТ 17473:2008)
40 | Шестерня 007.012.001.001
41 | Кронштейн крепления PNM
42 | Шкала 509.046.40049
43 | Фиксатор 509.046.40053
44 | Вал 509.046.6702
45 | Шплинт 4х20.019 ГОСТ 397-79
46 | Пружина 509.046.6701
47 | Шплинт 4х40.019 ГОСТ 397-79
48 | Ручка настройки PNM
49 | Планка 509.046.4433
50 | Шайба 509.046.40057
51 | Высевающий аппарат PNM
52 | Заклепка EN ISO 15983 3,2х12-А2/А2
53 | Зацеп СУС 00.4368
