Маркер СУС 16.6200А

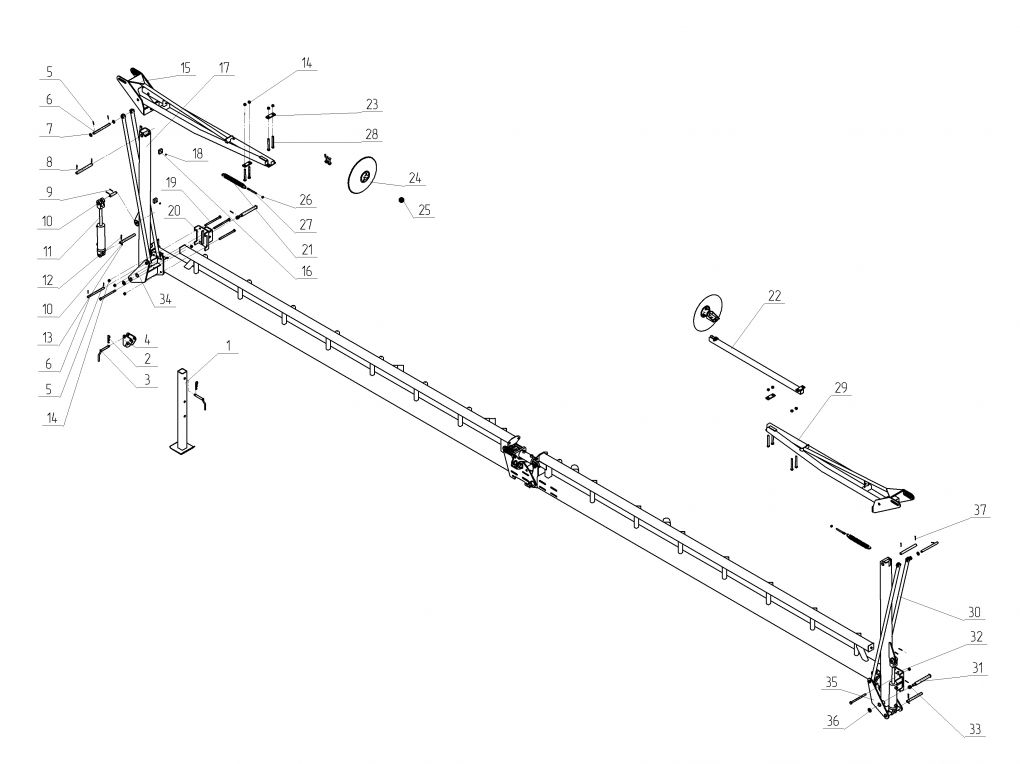

Маркер СУС 16.6200А

1
2
3
4
5
6
8
9
10
11
12
13
14
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
 <
36
7
37
14
>
15
10
Сборочные единицы и детали:
1 | Подставка СУС 00.1490
2 | Шплинт пружинный С 54.602-03
3 | Ручка СУС 00.1520
4 | Зацеп СУС 16.6630
5 | Шплинт 4х40.019 ГОСТ 397-79
6 | Ось СУС 12.688
7 | Шайба С.20.01.10.019 ГОСТ 11371-78
8 | Ось СУС 00.689-01
9 | Шплинт 5х40.019 ГОСТ 397-79
10 | Ось СУС 12.689-02
11 | Гидроцилиндр МС 75/30х200-4.44 (515) ТУ У 29.3.35432630-002:2010
12 | Болт М6-6gх50.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
13 | Гайка М6-6H.8.019 DIN 980 (ДСТУ ГОСТ 7042:2009)
14 | Гайка М16-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
15 | Штанга СУС 16.7090-01
16 | Упор 509.046.5620
17 | Тяга СУС 16.7100
18 | Гайка М8-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
19 | Болт М16-6gх230.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
20 | Кронштейн СУС 12. 5720
21 | Пружина 509.046.6473
22 | Удлинитель СУС 12.7060-01
23 | Планка С 84.701-04
24 | Диск СШЕ 04.120
25 | Масленка 1.2.Ц6хр с желтым колпачком ГОСТ 19853-74
26 | Гайка М12-6H.8.019 DIN 934 (ДСТУ ГОСТ 5915:2008)
27 | Винт ССГ 00.647
28 | Штанга СУС 16.7090
29 | Тяга СУС 16.6340
30 | Штырь СУС 16.6620
31 | Кронштейн СУС 12.5720-01
32 | Гайка М20-6Н.6.019 DIN 935 (ДСТУ ГОСТ 5918:2008)
33 | Кронштейн 16.6610-01
34 | Кронштейн СУС 16.6610
35 | Шайба С 80.404-04
