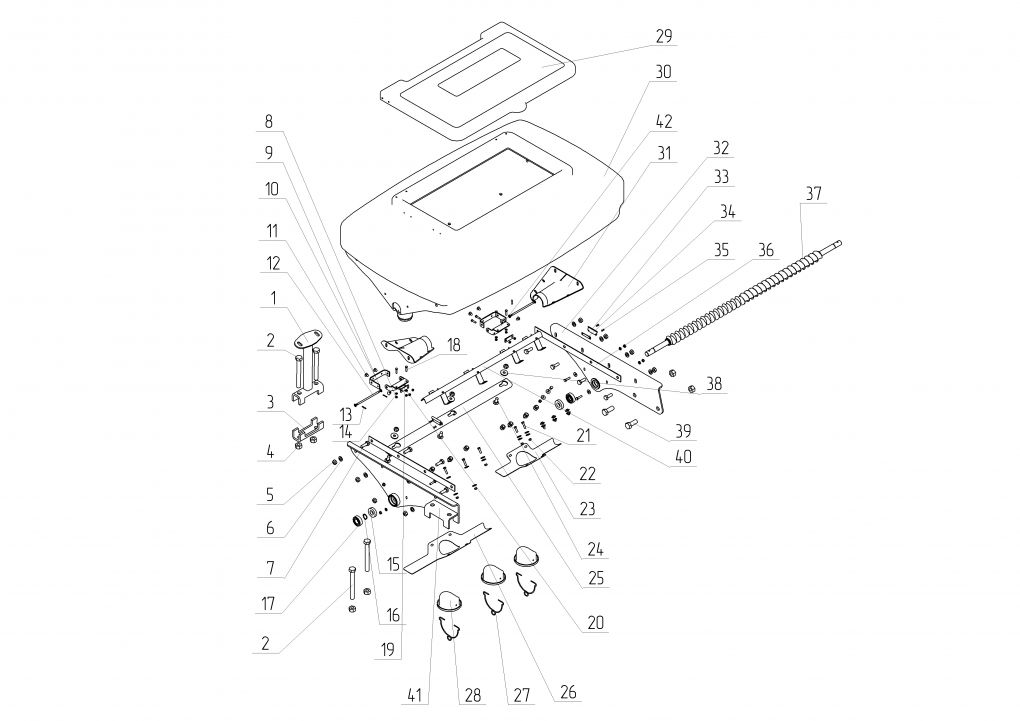

Аппарат туковысевающий СУС 12.5470А-01

Аппарат туковысевающий СУС 12.5470А-01

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
Сборочные единицы и детали: Опора СУС 00.5130 / Кронштейн 509.046.4554 / Гайка М16-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009) / Гайка М10-6H.8.019 DIN 980 (ДСТУ ГОСТ 7042:2009) / Шайба С.10.01.10.019 ГОСТ 11371-78 / Болт М10-6gх30.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Гайка М5-6Н.8.019 DIN 980 ( ДСТУ ISO 7042:2009) / Шайба С.6.01.10.019 ГОСТ 11371-78 / Кронштейн СУС 00.4161 / Заклепка 4,8х12-А2/А2 ISO 15983 / Ось 509.046.6488-10 / Шплинт 2,5х16.019 ГОСТ 397-79 / Шайба С.5.01.10.019 ГОСТ 11371-78 / Манжета 1.1-20х40-3/1 ГОСТ 8752-70 / Кольцо 20х1,2 DIN 471 (ДСТУ ГОСТ 13942:2008) / Подшипник 180104 ГОСТ 8882-75 / Болт М5-6gх20.88.019.DIN 933 (ДСТУ ГОСТ 7805:2008) / Шарнир СУС 00.4143 / Планка СУС 00.4142 / Болт М6-6gх25.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Гайка М6-6H.8.019 DIN 980 (ДСТУ ГОСТ 7042:2009) / Дно СУС 00.4138 / Болт М10-6gх25.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Кронштейн СУС 00.8003 / Дно СУС 00.4137 / Скоба СТЯ 01.607 / Пробка 509.046.0031 / Крышка СУС 00.036 / Корпус СУС 00.035-01 / Козырек 509.046.0032 / Кронштейн СУС 12.5490 / Зацеп СУС 00.4368 / Планка СУС 00.4369 / Заклепка EN ISO 15983 3,2х12-А2/А2 / Планка СУС 00.4149 / Шнек СУС 00.2230А / Шайба С 10.01.10.019 ГОСТ 6958-78 / Болт М16-6gх40.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Козырек СУС 00.2390 / Кронштейн СУС 00.5140 / Шарнир СУС 00.4143-01
Сборочные единицы и детали:
1 | Опора СУС 00.5130
2 | Кронштейн 509.046.4554
3 | Гайка М16-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
4 | Гайка М10-6H.8.019 DIN 980 (ДСТУ ГОСТ 7042:2009)
5 | Шайба С.10.01.10.019 ГОСТ 11371-78
6 | Болт М10-6gх30.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
7 | Гайка М5-6Н.8.019 DIN 980 ( ДСТУ ISO 7042:2009)
8 | Шайба С.6.01.10.019 ГОСТ 11371-78
9 | Кронштейн СУС 00.4161
10 | Заклепка 4,8х12-А2/А2 ISO 15983
11 | Ось 509.046.6488-10
12 | Шплинт 2,5х16.019 ГОСТ 397-79
13 | Шайба С.5.01.10.019 ГОСТ 11371-78
14 | Манжета 1.1-20х40-3/1 ГОСТ 8752-70
15 | Кольцо 20х1,2 DIN 471 (ДСТУ ГОСТ 13942:2008)
16 | Подшипник 180104 ГОСТ 8882-75
17 | Болт М5-6gх20.88.019.DIN 933 (ДСТУ ГОСТ 7805:2008)
18 | Шарнир СУС 00.4143
19 | Планка СУС 00.4142
20 | Болт М6-6gх25.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
21 | Гайка М6-6H.8.019 DIN 980 (ДСТУ ГОСТ 7042:2009)
22 | Дно СУС 00.4138
23 | Болт М10-6gх25.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
24 | Кронштейн СУС 00.8003
25 | Дно СУС 00.4137
26 | Скоба СТЯ 01.607
27 | Пробка 509.046.0031
28 | Крышка СУС 00.036
29 | Корпус СУС 00.035-01
30 | Козырек 509.046.0032
31 | Кронштейн СУС 12.5490
32 | Зацеп СУС 00.4368
33 | Планка СУС 00.4369
34 | Заклепка EN ISO 15983 3,2х12-А2/А2
35 | Планка СУС 00.4149
36 | Шнек СУС 00.2230А
37 | Шайба С 10.01.10.019 ГОСТ 6958-78
38 | Болт М16-6gх40.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
39 | Козырек СУС 00.2390
40 | Кронштейн СУС 00.5140
41 | Шарнир СУС 00.4143-01
