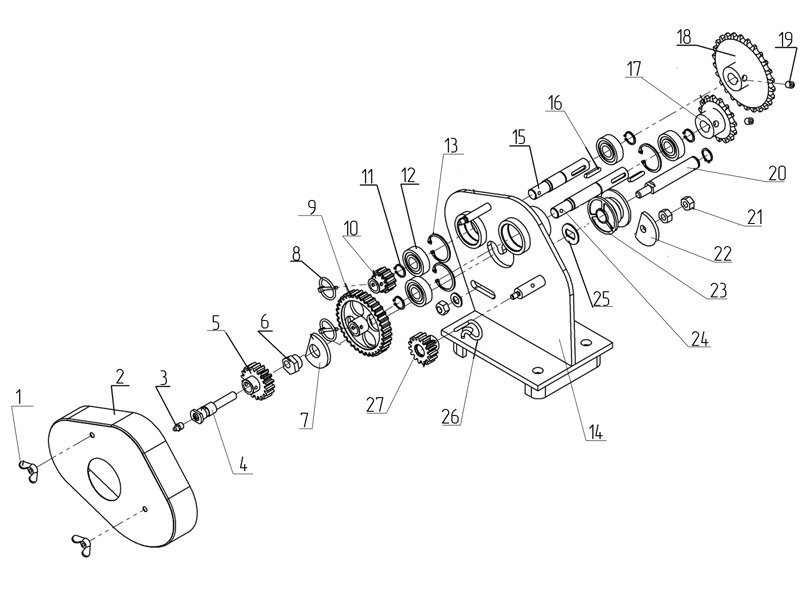

Механизм передач КРН46.730

Механизм передач КРН46.730

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Сборочные единицы и детали:
1 | Гайка М8-6H.6.019 DIN 315 (ДСТУ ГОСТ 3032:2008)
2 | Щиток 509.046.5770-01
3 | Масленка 1.2.Ц6хр с желтым колпачком ГОСТ 19853-74
4 | Ось 509.046.6467
5 | Колесо зубчатое 509.046.6466-01
6 | Эксцентрик 509.046.6468
7 | Шайба 509.046.4609
8 | Штифт с чекой 4,5х32.019 DIN11023
9 | Колесо зубчатое 509.046.6465
10 | Колесо зубчатое 509.046.6464
11 | Кольцо 20х1,2 DIN 471 (ДСТУ ГОСТ 13942:2008)
12 | Подшипник 180204 ГОСТ 8882-75
13 | Кольцо 47х1,75 DIN 472 (ДСТУ ГОСТ 13943:2008)
14 | Корпус КРН 46.720
15 | Вал 509.046.6394
16 | Шпонка 6х6х32 ГОСТ 23360-78
17 | Звездочка ЗТЗУ 00.120
18 | Звездочка ЗТЗУ 00.120-04
19 | Винт М10х12 45Н.019 DIN 916 ГОСТ 28964-91
20 | Ось КРН 46.624
21 | Гайка М12-6Н.8.019 DIN 934 (ДСТУ ГОСТ 5915:2008)
22 | Шайба 509.046.4609-01
23 | Ролик СУПА 00.016-01
24 | Вал КРН 46.619
25 | Шайба СГЖ 433
26 | Шплинт пружинный 509.046.6053
27 | Колесо зубчатое 509.046.6466
