Каталоги сборочных единиц

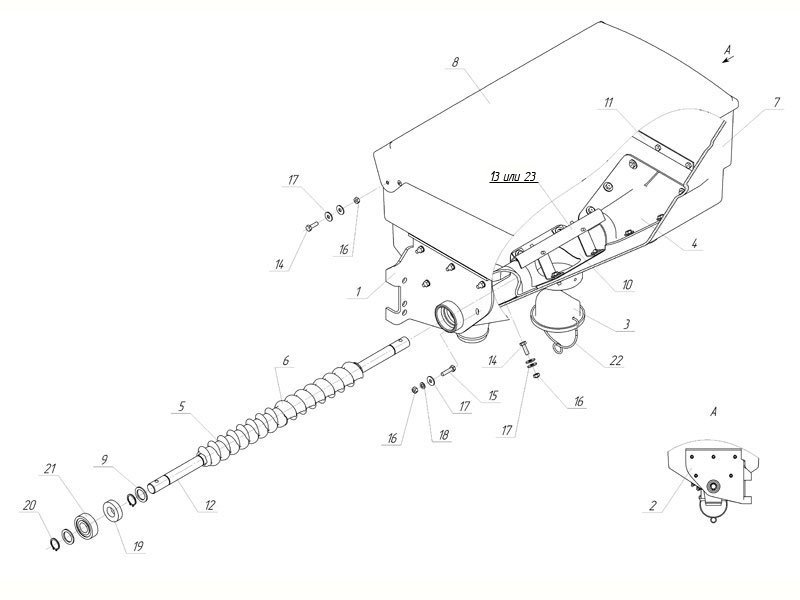

Аппарат туковысевающий 509.046.5010-02-Т

Аппарат туковысевающий 509.046.5010-02-Т

Сборочные единицы и детали: Корпус 509.046.4980А / Корпус 509.046.4980А-01 / Пробка 509.046.0031 / Козырек 509.046.0032 / Сектор 509.046.0035 / Сектор 509.046.0035-01 / Корпус 509.046.0038 / Крышка 509.046.0041Б / Шайба 509.046.4425 / Дно 509.046.4431 / Планка 509.046.4433 / Вал 509.046.6322 / Козырёк 509.046.4970 / Болт М6-6gх20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Болт М6-6gх25.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008) / Гайка М6-6H.8.019 DIN 980 (ДСТУ ГОСТ 7042:2009) / Шайба C 6.01.10.019 ГОСТ 6958-78 / Шайба С.6.01.10.019 ГОСТ 11371-78 / Манжета 1.1-20х40-3/1 ГОСТ 8752-70 / Кольцо 20х1,2 DIN 471 (ДСТУ ГОСТ 13942:2008) / Подшипник 180204 ГОСТ 8882-75 / Скоба СТЯ 01.607 / Козырёк 509.046.5480

Сборочные единицы и детали:

1 | Корпус 509.046.4980А

2 | Корпус 509.046.4980А-01

3 | Пробка 509.046.0031

4 | Козырек 509.046.0032

5 | Сектор 509.046.0035

6 | Сектор 509.046.0035-01

7 | Корпус 509.046.0038

8 | Крышка 509.046.0041Б

9 | Шайба 509.046.4425

10 | Дно 509.046.4431

11 | Планка 509.046.4433

12 | Вал 509.046.6322

13 | Козырёк 509.046.4970

14 | Болт М6-6gх20.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)

15 | Болт М6-6gх25.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)

16 | Гайка М6-6H.8.019 DIN 980 (ДСТУ ГОСТ 7042:2009)

17 | Шайба C 6.01.10.019 ГОСТ 6958-78

18 | Шайба С.6.01.10.019 ГОСТ 11371-78

19 | Манжета 1.1-20х40-3/1 ГОСТ 8752-70

20 | Кольцо 20х1,2 DIN 471 (ДСТУ ГОСТ 13942:2008)

21 | Подшипник 180204 ГОСТ 8882-75

22 | Скоба СТЯ 01.607

23 | Козырёк 509.046.5480
