Каталог бороны дисковой прицепной PALLADA 3200

Диск БД 03.000-06 выпускаемый до 2016 г.

Диск БД 03.000-06 выпускаемый до 2016 г.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

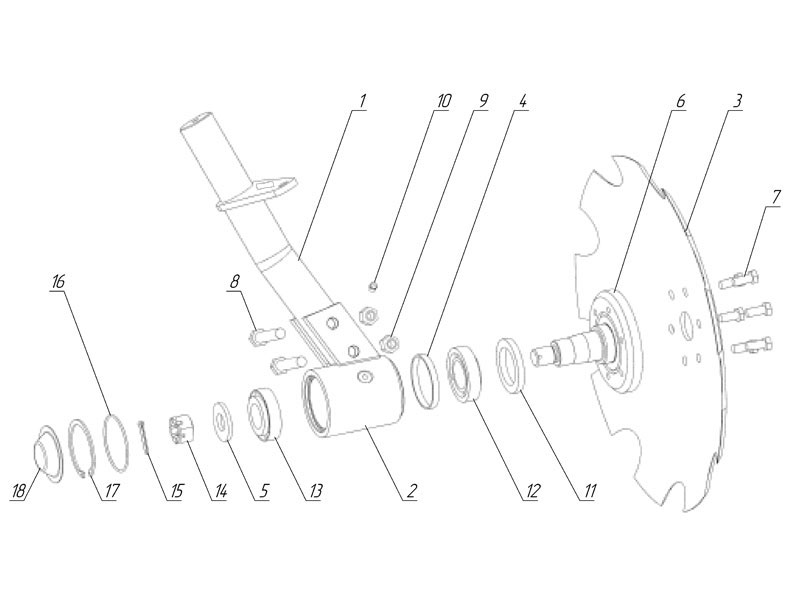

Сборочные единицы и детали:
1 | Стойка в сборе БД 04.000-01
2 | Корпус подшипников БДМ 16.01.000-02
3 | БДМ 22.00.401 ДИСК
4 | Кольцо БДМ 16.02.801
5 | Шайба БДМ 16.02.401А
6 | Ось диска БДМ 16.02.301
7 | Болт М12-6gх30.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
8 | Болт М16-6gх90.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
9 | Гайка М16-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
10 | Масленка 1.2.Ц6хр с желтым колпачком ГОСТ 19853-74
11 | Манжета 2.1-60х85-1/1 ГОСТ 8752-79
12 | Подшипник 7509А ДСТУ ГОСТ 27365:2008
13 | Подшипник 7508А ДСТУ ГОСТ 27365:2008
14 | Гайка БДМ 16.02.602
15 | Шплинт 5х40.019 ГОСТ 397-79
16 | Кольцо 085-090-25 ГОСТ 9833-73
17 | Кольцо 90х3 DIN 472 (ДСТУ ГОСТ 13943:2008)
18 | Колпачок БДМ 16.03.401А-01
