Транспортное устройство БДП 06.000А выпускаемое до 2016 г.

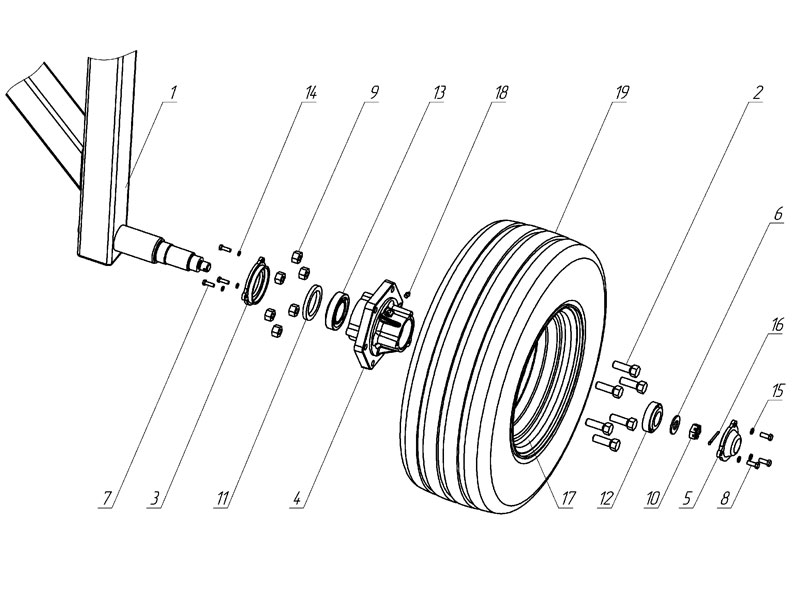

Транспортное устройство БДП 06.000А выпускаемое до 2016 г.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Сборочные единицы и детали:
1 | Рама БДП 03.000
2 | Болт БДП 06.601
3 | Крышка СКПШ 00.106
4 | Ступица СКПШ 00.205
5 | Крышка Н 080.11.002
6 | Шайба Н 080.11.004
7 | Болт М8-6gх25.66.019 ДСТУ ГОСТ 7796:2008
8 | Болт М10-6gх25.66.019 ДСТУ ГОСТ 7796:2008
9 | Гайка М18х1,5-6H.8.019 DIN 934 (ДСТУ ГОСТ 5915:2008)
10 | Гайка М24х2-6Н.04.019 DIN 937 (ДСТУ ГОСТ 5919:2008)
11 | Манжета 2.2-70х95-1/1 ГОСТ 8752-79
12 | Подшипник 7508А ДСТУ ГОСТ 27365:2008
13 | Подшипник 7511А ДСТУ ГОСТ 27365:2008
14 | Шайба 8 65Г 019 ГОСТ 6402-70
15 | Шайба 10 65Г 019 ГОСТ 6402-70
16 | Шплинт 5х40.019 ГОСТ 397-79
17 | Колесо 706.3107012 (заготовка)
18 | Масленка 1.2.Ц6хр с желтым колпачком ГОСТ 19853-74
19 | Шина 10,0/75-15,3,Ф-274 130А8НС14 ТУ У 25.1-30253385-027:2008
