Транспортное устройство БДШ 10.000К

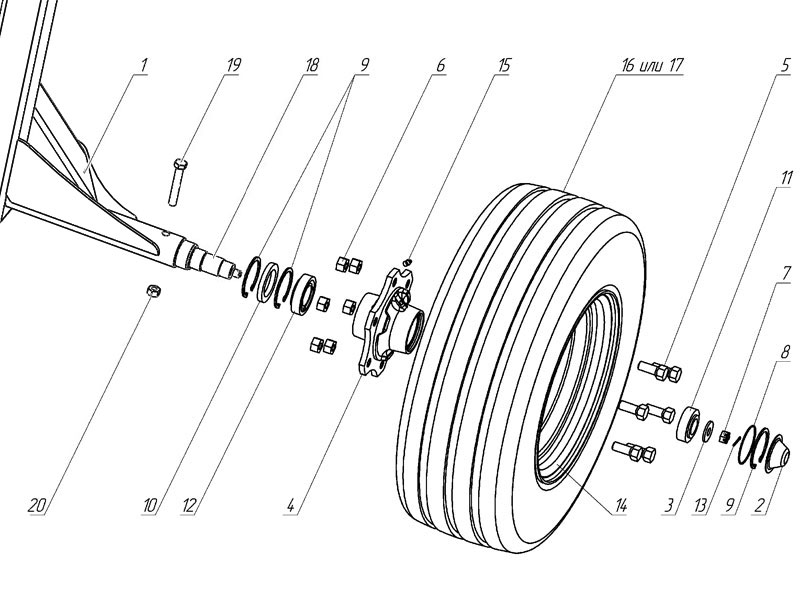

Транспортное устройство БДШ 10.000К

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Сборочные единицы и детали:
1 | Рама БДШ 09.000К
2 | Колпачок БДК 00.404
3 | Шайба БДК 00.405
4 | Ступица БДП 06.201
5 | Болт БДП 06.601-01
6 | Гайка М18х1,5-6H.8.019 DIN 934 (ДСТУ ГОСТ 5915:2008)
7 | Гайка М16-6Н.04.019 DIN 937 (ДСТУ ГОСТ 5919:2008)
8 | Кольцо 082-088-25 ГОСТ 9833-73
9 | Кольцо 85х3 DIN 472 (ДСТУ ГОСТ 13943:2008)
10 | Манжета 2.1-60х85-1/1 ГОСТ 8752-79
11 | Подшипник 7507А ДСТУ ГОСТ 27365:2008
12 | Подшипник 7509А ДСТУ ГОСТ 27365:2008
13 | Шплинт 3,2х28.019 ГОСТ 397-79
14 | Колесо 706.3107012 (заготовка)
15 | Масленка 1.2.Ц6хр с желтым колпачком ГОСТ 19853-74
16 | Шина 10,0/75-15,3/14 IMP100 GB/T 521-2003
17 | Шина 10,0/75-15,3,Ф-274 130А8НС14 ТУ У 25.1-30253385-027:2008
18 | Ось БДК 00.674
19 | Болт М16-6gх100.88.019 DIN 931 (ДСТУ ГОСТ 7798:2008)
20 | Гайка М16-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
