Диск БДМ 16.12.000-05

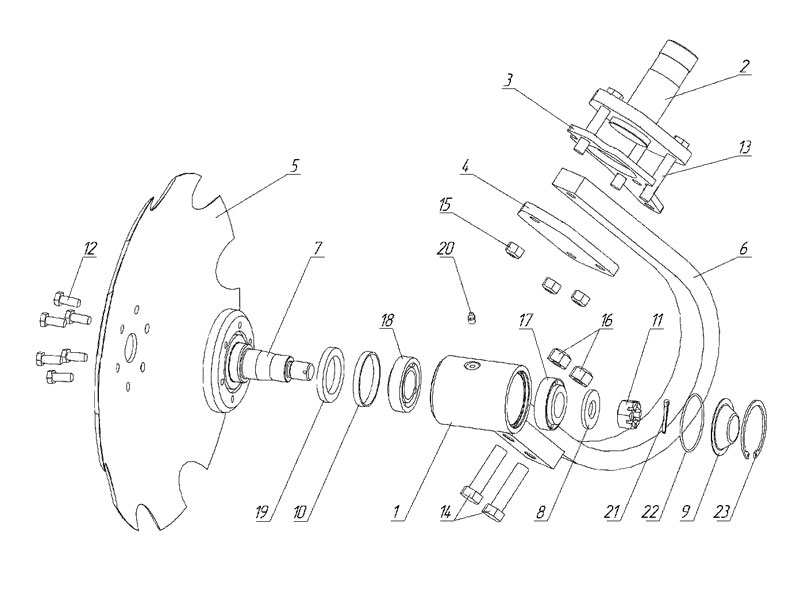

Диск БДМ 16.12.000-05

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Сборочные единицы и детали:
1 | Ступица БДМ 16.10.000-03
2 | Кронштейн БДМ 16.13.000
3 | Планка БДМ 16.12.402
4 | Кронштейн БДМ 16.12.401-01
5 | БДМ 22.00.401 ДИСК
6 | Стойка БДМ 16.12.501
7 | Ось диска БДМ 16.02.301
8 | Шайба БДМ 16.02.401А
9 | Колпачок БДМ 16.03.401-01
10 | Кольцо БДМ 16.02.801
11 | Гайка БДМ 16.02.602
12 | Болт М12-6gх30.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
13 | Болт М16-6gх100.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
14 | Болт М20-6gx85.88.019 DIN 933 (ДСТУ ГОСТ 7798:2008)
15 | Гайка М16-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
16 | Гайка М20-6H.8.019 DIN 980 (ДСТУ ISO 7042:2009)
17 | Подшипник 7508А ДСТУ ГОСТ 27365:2008
18 | Подшипник 7509А ДСТУ ГОСТ 27365:2008
19 | Манжета 2.1-60х85-1/1 ГОСТ 8752-79
20 | Масленка 1.2.Ц6хр с желтым колпачком ГОСТ 19853-74
21 | Шплинт 5х50.019 ГОСТ 397-79
22 | Кольцо 085-090-30 ГОСТ 9833-73
23 | Кольцо 90х3 DIN 472 (ДСТУ ГОСТ 13943:2008)
